FS-KC300智能操控測溫裝置(zhi)
FS-KC300智能(neng)操控(kong)測(ce)溫裝置
點擊次數:3357
發布日期:2023/05/03
應用場景:
產品詳情
一、 產品簡介

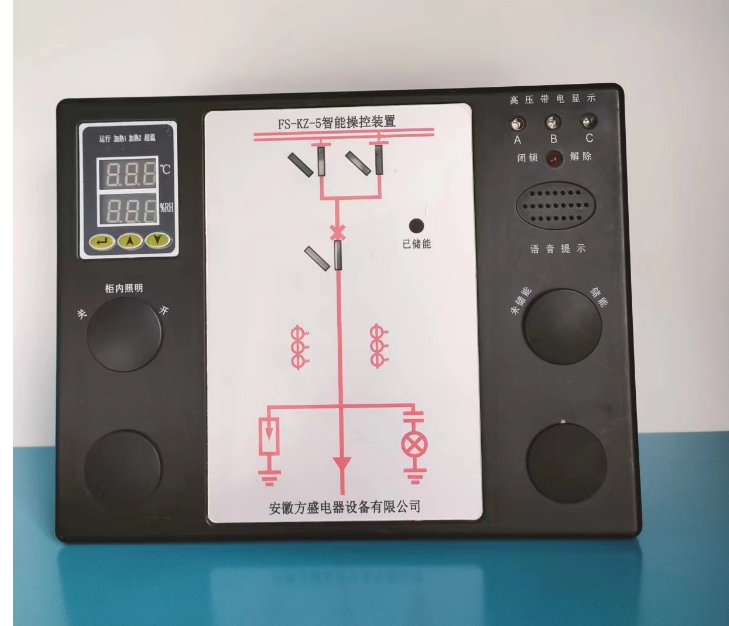

FS-KC300系列開關柜智能顯控裝置用于3~35KV戶內中置柜、手車柜、固定柜、環網柜等多種開關柜。具有一次模擬圖、高壓帶電顯示、分合閘狀態指示、接地開關指示、儲能指示、手車位置指示、語音防誤提示、柜內溫濕度數字顯示、觸頭電纜搭接頭 母線無線測溫、RS485遠程通訊接口等多項功能。
1、產品功能
1.1、一(yi)次動(dong)態模擬圖顯示
1.2、防誤(wu)語音提示:
1.3高(gao)壓帶電顯示及互鎖
1.4、合閘/分閘轉(zhuan)換開(kai)(kai)關、就地/遠方(fang)轉(zhuan)換開(kai)(kai)關、儲能轉(zhuan)換和照明開(kai)(kai)關等(deng)。
1.5、對(dui)柜內溫濕度采用數(shu)字(zi)顯(xian)示,直(zhi)接(jie)顯(xian)示柜內狀態
1.6、斷(duan)線和過熱報警:
1.7、母線(xian)節(jie)點無線(xian)測溫:
1.8、通訊功能(neng):RS485接口(kou),MODBus協議方式
2、技(ji)術參數
·工作電源: AC220V,DC110V,DC220V
·工作溫度:-20℃~+65℃
·工作(zuo)濕度:≤95%RH
·控(kong)制范圍:溫度:-40℃~+80℃ 濕度:0~99%RH
·控(kong)制精度:溫度:±1℃ 濕度:±3%RH
·母線節(jie)點無線測溫范圍:0℃~+150℃
·溫(wen)度(du)測量精度(du):±1℃
·整機功耗:≤5W
·遠程(cheng)通訊:RS485 波特率1200 2400 4800 9600(可現場設置)
·數(shu)據格式(shi):8個數(shu)據位 1個終止位 無奇偶(ou)校驗(yan)
·抗電(dian)強度:外殼與端子間大于AC2000V
·絕(jue)緣性能:外殼與(yu)端子間大于1000MΩ
·抗電(dian)磁干擾性能(neng):符合IEC255-22的(de)標準規定
二、傳(chuan)感(gan)器(qi)與裝置的連接采用接口插(cha)件方式。
三、 安裝方式
儀器的安裝方式:嵌入式
四、使用及調試方法
1、產(chan)品均(jun)為嵌(qian)入(ru)式結構,只需(xu)在(zai)開關柜(ju)面板上按尺(chi)寸開好孔(kong),再將其用螺母固定在(zai)面板上即可;
2、按端子圖接好線(xian)并校對正確后,通入電源(yuan);
3、將各開關量輸入斷短(duan)接(jie),檢查其功(gong)能是否(fou)正常(chang);
4、溫濕度控(kong)制功能,用嘴對傳感器吹氣,至(zhi)加(jia)(jia)熱指(zhi)示(shi)燈亮,加(jia)(jia)熱輸出端導通;
5、帶電(dian)(dian)顯示(shi)(shi)器輸入端分別(bie)接上(shang)高壓帶電(dian)(dian)傳感器,任一(yi)相高壓帶電(dian)(dian)時,相應高壓帶電(dian)(dian)紅色(se)指(zhi)示(shi)(shi)燈(deng)亮,三相都不(bu)帶電(dian)(dian)時,閉鎖解除綠色(se)指(zhi)示(shi)(shi)燈(deng)亮。

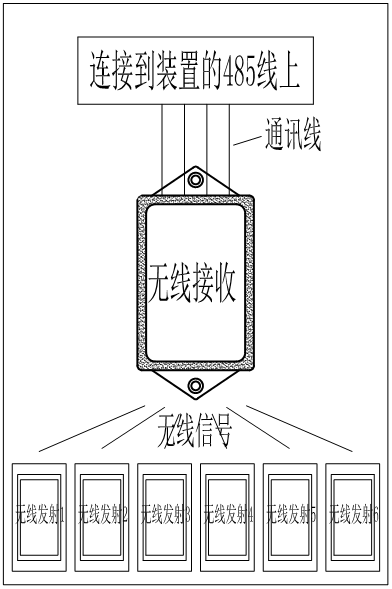

6、無(wu)線(xian)測(ce)溫部分(fen)包含1個接收器(qi)(qi)和N個點的無(wu)線(xian)溫度傳(chuan)感器(qi)(qi)
接收器:把接收器固定(ding)在柜壁(bi)上,類似(si)溫濕度傳(chuan)感器的安裝,接收器與顯控裝置采用(yong)端(duan)子連接(出(chu)廠前(qian)端(duan)子已接好線(xian),用(yong)戶插(cha)上即可);
傳感器:安(an)裝之前需先確認電(dian)源開關撥到開的位(wei)置,如下圖(tu)所示(shi):
五.產品定貨須知
用戶訂貨(huo)時,請提(ti)供相應說明及參數:
1、 提供一次(ci)方(fang)案圖;
2、 產品(pin)名稱、型號及(ji)數量(參照命名方式(shi)及(ji)意義),特殊功能(neng)請注明;
3、 裝置輸(shu)入電源:AC:220V DC:110V DC:220V;
4、 溫濕度(du)傳(chuan)感(gan)器接線長度(du);
5、 加(jia)熱器功率及(ji)數量(liang)(加(jia)熱器電(dian)壓均為(wei)AC220V);
6、 無線測溫(wen)點(dian)數;
7、 收貨單位、郵編、地址、收貨人及(ji)聯(lian)系電話等(deng)。
