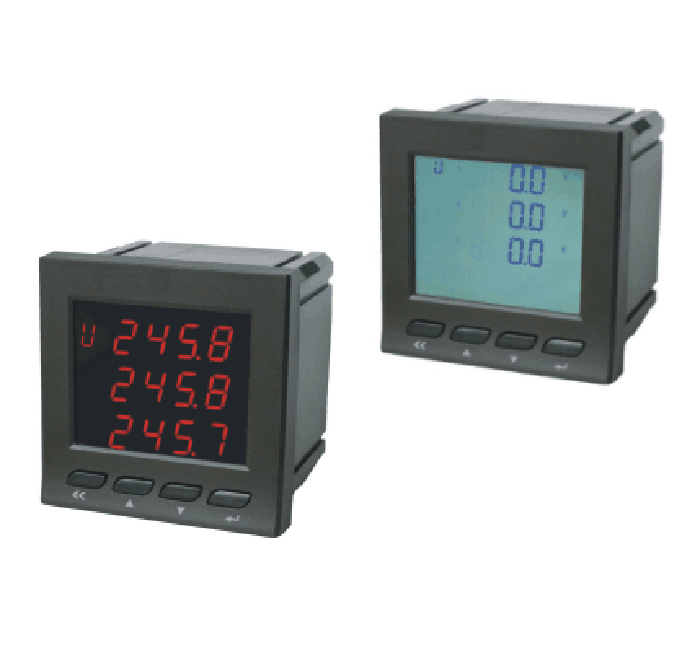

一、產(chan)品概述
該系列三相電力儀表是集高精度電力參數測量、開關量輸入、繼電器輸出、模擬量輸出以及網絡通訊為一體的數字電力儀表。儀表采用嵌入式安裝，外形美觀、運行可靠、現場接線與操作方便。可廣泛應用于變電站綜合自動化系統、智能高低壓開關柜、低壓配電自動化系統、建筑能源監控系統等重要變配電場合。

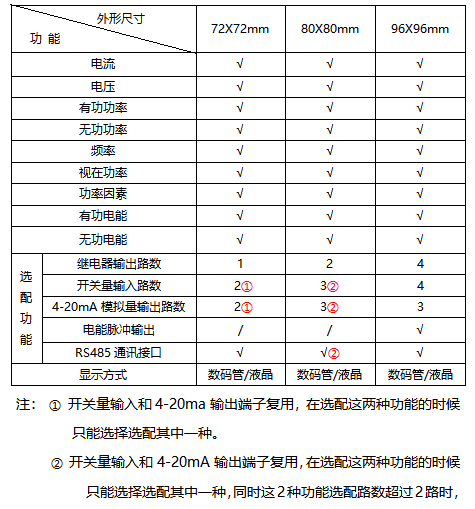

二、功能配置表
三、顯示及參數設置
3.1 參數顯示
按鍵功能說明：
顯示參(can)(can)數包括：測量參(can)(can)數與累計(ji)量參(can)(can)數。

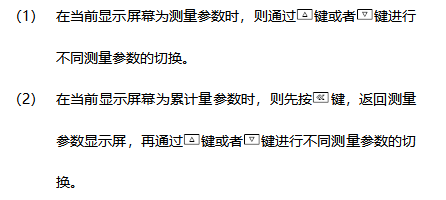

3.1.1 查看測量參數
測量參數包括：電流、電壓、有功功率、無功功率、視在功率、功率因素、頻率、開入量狀態以及繼電器輸出狀態。
其流程如下：
3.1.2查看累計量參數
; 累計(ji)量參數包括：一次(ci)側(ce)(ce)有功能(neng)(neng)電(dian)能(neng)(neng)、二(er)次(ci)側(ce)(ce)有功能(neng)(neng)電(dian)能(neng)(neng)、一次(ci)側(ce)(ce)無(wu)(wu)功電(dian)能(neng)(neng)、二(er)次(ci)側(ce)(ce)無(wu)(wu)功電(dian)能(neng)(neng)。
其流程如下：
四、遠程通訊
本儀表可提供(gong)串行(xing)異(yi)步半雙(shuang)工RS485通(tong)訊(xun)接(jie)口，采用(yong)(yong)標準MODBUS-RTU通(tong)訊(xun)協議,各(ge)種數據信息均可在通(tong)訊(xun)線(xian)(xian)路上(shang)(shang)傳(chuan)送，在一(yi)條線(xian)(xian)路上(shang)(shang)可以(yi)同時連(lian)(lian)接(jie)多達64個儀表，通(tong)訊(xun)連(lian)(lian)接(jie)應使(shi)(shi)用(yong)(yong)帶(dai)有銅網(wang)的屏(ping)蔽雙(shuang)絞線(xian)(xian)，線(xian)(xian)徑不小于(yu)0.75平方毫米。布線(xian)(xian)時應使(shi)(shi)用(yong)(yong)通(tong)訊(xun)線(xian)(xian)遠(yuan)離(li)強電(dian)(dian)電(dian)(dian)纜或(huo)其(qi)它強電(dian)(dian)場環境，組網(wang)時推薦采用(yong)(yong)總線(xian)(xian)型(xing)網(wang)絡(luo)的連(lian)(lian)接(jie)方式，不建(jian)議采用(yong)(yong)星形或(huo)其(qi)它連(lian)(lian)接(jie)方式。
MODBUS地址信息表(biao)(biao)請參考《三相電力儀表(biao)(biao)通(tong)訊規(gui)約(yue)》。
五、注意事項
1、注意(yi)防止震動和沖擊，不要在有灰塵和有腐蝕性(xing)氣(qi)體(ti)的地(di)方使用。
2、輸(shu)(shu)入(ru)的導線不宜過(guo)長(chang)(chang)，如被(bei)測信(xin)號輸(shu)(shu)入(ru)端較長(chang)(chang)時請(qing)使用雙絞屏蔽線。
3、若信(xin)號伴隨高頻干擾，應加裝低通濾波(bo)器。
4、長時間存放(fang)未使用(yong)時，請每個(ge)月(yue)通電一次且不少于4小時。
5、長期保(bao)存應避免陽(yang)光直射，環境溫(wen)度應在-10℃~70℃。
6、如儀表無顯(xian)示(shi)，應先(xian)檢(jian)查輔助電源，電壓是(shi)否在規定范(fan)圍內。
7、如顯示(shi)不正常，檢(jian)查輸(shu)入(ru)信(xin)號是(shi)否正常以及信(xin)號接線端(duan)子是(shi)否擰緊(jin)。
8、除非(fei)PT有足夠(gou)功率，否則不(bu)能使用PT信號同(tong)時(shi)做為輔(fu)助電源。
9、CT回(hui)路中(zhong)的電流接線端子(zi)螺絲(si)務必(bi)擰(ning)緊，保證進/出線方向正確且接觸可靠(kao)，以免導致測量不準或產(chan)生故障。
