1． 引言
電(dian)能(neng)質量(liang)問(wen)題(ti)是(shi)眾多單一類型電(dian)力(li)(li)系(xi)統干擾(rao)問(wen)題(ti)的(de)總(zong)稱，其實質是(shi)電(dian)壓質量(liang)問(wen)題(ti)。電(dian)能(neng)質量(liang)問(wen)題(ti)按產生(sheng)和持續時間可分為穩態(tai)(tai)電(dian)能(neng)質量(liang)問(wen)題(ti)和動態(tai)(tai)電(dian)能(neng)質量(liang)問(wen)題(ti)。隨著(zhu)電(dian)力(li)(li)系(xi)統規模的(de)不斷擴大，電(dian)力(li)(li)系(xi)統電(dian)能(neng)質量(liang)問(wen)題(ti)的(de)產生(sheng)主要有以(yi)下(xia)幾個原(yuan)因。
1．1 電力系統元件(jian)存(cun)在的非線(xian)性問題(ti)
電(dian)力系統元(yuan)件的(de)非(fei)線(xian)性問題主要包括：發電(dian)機(ji)產生的(de)諧(xie)(xie)波(bo)；變壓器產生的(de)諧(xie)(xie)波(bo)；直(zhi)流(liu)輸電(dian)產生的(de)諧(xie)(xie)波(bo)；輸電(dian)線(xian)路（特別是超(chao)高(gao)壓輸電(dian)線(xian)路）對諧(xie)(xie)波(bo)的(de)放大作(zuo)用。此外，還(huan)有變電(dian)站并聯電(dian)容器補償裝置等因素對諧(xie)(xie)波(bo)的(de)。其中，直流輸電(dian)是電力系統最大的(de)諧波(bo)源。
1．2 非線(xian)性負荷
在(zai)和(he)(he)生(sheng)活(huo)用電(dian)負(fu)載中，非(fei)線(xian)(xian)性(xing)(xing)負(fu)載占很大比(bi)例(li)，這是電(dian)力系(xi)統諧(xie)波(bo)問(wen)題的主要來源(yuan)。電(dian)弧(hu)(hu)爐（包括(kuo)交流(liu)電(dian)弧(hu)(hu)爐和(he)(he)直(zhi)流(liu)電(dian)弧(hu)(hu)爐）是主要的非(fei)線(xian)(xian)性(xing)(xing)負(fu)載，它(ta)的諧(xie)波(bo)主要是由起(qi)弧(hu)(hu)的時延和(he)(he)電(dian)弧(hu)(hu)的嚴重(zhong)非(fei)線(xian)(xian)性(xing)(xing)引起(qi)的。居民(min)生(sheng)活(huo)負(fu)荷中，熒光燈(deng)的伏安特性(xing)(xing)是嚴重(zhong)非(fei)線(xian)(xian)性(xing)(xing)的，也會引起(qi)嚴重(zhong)的諧(xie)波(bo)電(dian)流(liu)，其中3次諧波(bo)的含量(liang)最高。大(da)功率(lv)整(zheng)流或變頻(pin)裝置也(ye)會(hui)產生嚴重的諧波(bo)電(dian)(dian)流，對電(dian)(dian)網造(zao)成嚴重污染，同時也(ye)使(shi)功率(lv)因數降低。
1．3 電力系(xi)統故障
電力系統運行(xing)的內外故障也(ye)會(hui)造成電能質量問題，如各種短路故障、現象災害、人為誤操作、電網故障時發電機(ji)及勵(li)磁系統的(de)工作狀態(tai)的(de)改變、故障保護裝置中的(de)電力(li)設備的(de)啟(qi)動等都將(jiang)造成(cheng)各種電(dian)能質(zhi)量問題(ti)。
2、 系統(tong)簡介

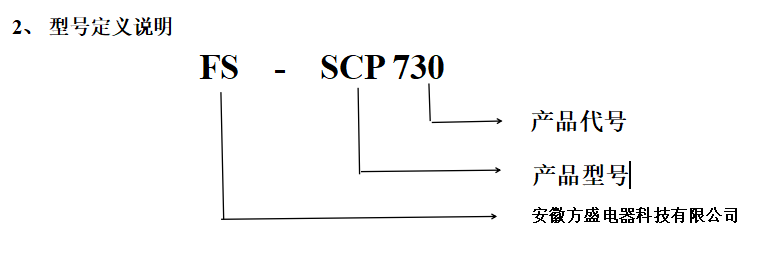

FS-SCP730電能質量(liang)監測(ce)系統，是一套(tao)采(cai)用DSP技(ji)術及WinXP操作系(xi)統的高(gao)速實時諧波分析及(ji)故障錄波測(ce)試系(xi)統，該系(xi)統具有遠程配(pei)置、調用數(shu)據等(deng)通訊功(gong)能。
系統(tong)可以測(ce)試最多達30個電壓(ya)電流(liu)通(tong)道(dao)，每(mei)個通(tong)道(dao)的采樣(yang)率為256點/每周波。

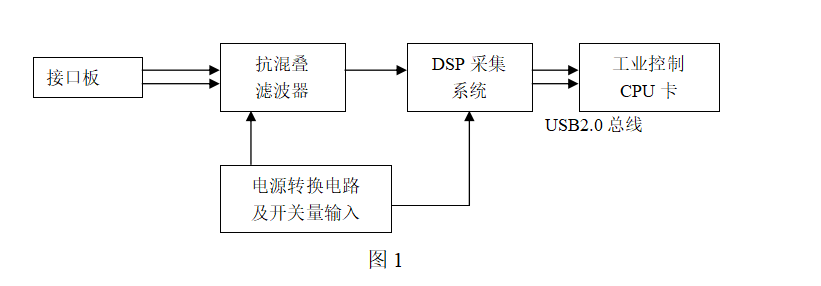

其實現基本原理：首(shou)先，電(dian)(dian)壓電(dian)(dian)流通過高(gao)精度傳(chuan)感器變換(huan)成電(dian)(dian)壓信號，經過抗混疊濾波(bo)器濾波(bo)，通過DSP及FPGA進行高速實時數據(ju)采集(ji)，通(tong)過(guo)USB2.0數(shu)據(ju)總(zong)線(xian)與工業(ye)控制(zhi)卡進行數(shu)據(ju)交換，實(shi)時(shi)分析結果通(tong)過以太口上傳給(gei)中心站(zhan)。
本系統主要用于變電(dian)(dian)(dian)站或其他供(gong)配電(dian)(dian)(dian)現場的(de)電(dian)(dian)(dian)壓(ya)、電(dian)(dian)(dian)流諧波、負序(xu)、電(dian)(dian)(dian)壓(ya)偏差、波動與閃變等(deng)各種電(dian)(dian)(dian)能質量參(can)數進行(xing)動態(tai)監測(ce)，在(zai)設定的(de)參(can)數超(chao)標時，啟(qi)動故障錄(lu)波。
本系統實現了(le)高速(su)數(shu)據(ju)采集、錄波時間可(ke)調、觸發方式多樣(yang)。
3． 系統應(ying)用領(ling)域(yu)
電(dian)力系統：各級電(dian)網公(gong)司，發電(dian)企業，電(dian)力試(shi)驗研究院(所)；
工業(ye)系統：IT設備制造企(qi)業，石化企(qi)業，冶金企(qi)業，精密儀(yi)器制造企(qi)業，煤礦等；
城市(shi)交(jiao)通(tong)：機場，城市(shi)地(di)鐵(tie)，電力化鐵(tie)路(lu)；
以及一些公用(yong)和商用(yong)系統；
4、 主要功(gong)能
4．1設置功能
◎存儲時間(jian)間(jian)隔可設(she)定3S的倍數；
◎分析周波數可設置(zhi)1-16個周波；
◎電能質量各指標(biao)的觸發閥值可(ke)任意設定；
◎可設置波形(xing)記錄的(de)前(qian)后(hou)點數；
◎統計時間間隔可任意(yi)設置。
4．2監測分析功能
系(xi)統可監(jian)測分析以下參數：
◎電網頻(pin)率(lv)
◎電壓(ya)、電流有效(xiao)值
◎電壓、電流2-50次諧(xie)波(bo)的幅(fu)值(zhi)、相位、畸變率
◎電壓偏(pian)差
◎三相不平衡度
◎電(dian)壓、電(dian)流的負序分量
◎電壓(ya)閃變與變動
◎電壓驟升、電壓驟降(jiang)
4．3 記(ji)錄事件(jian)數據
系統在以(yi)下情形將根據設定值記錄事件數(shu)據：
◎超標錄(lu)(lu)波記錄(lu)(lu)波形數據文件；
◎超過電壓驟(zou)升，驟(zou)降限值記錄(lu)浪踴數據文件；
◎記錄日(ri)志(zhi)文件，方便查看監測站狀態。
4．4 負(fu)載測試功能
◎電網(wang)單(dan)相有功(gong)、無功(gong)、視在功(gong)率及功(gong)率因數；
◎電網有功(gong)、無功(gong)、視在功(gong)率(lv)及功(gong)率(lv)因數。
4．5 數(shu)據(ju)管理功能
◎對所記錄的波形數(shu)據進行(xing)存儲；
◎電(dian)能質量各參數的存儲、回放；
◎以上數據格式具備(bei)與OFFICE組件的(de)兼容性，可以被(bei)其所調用。
4．6 圖形與報表(biao)輸(shu)出
◎電能質(zhi)量(liang)各參數的變化(hua)趨勢圖形輸出；
◎電(dian)壓、電(dian)流(liu)有效(xiao)值的(de)時序曲(qu)線；
◎各種(zhong)分(fen)析(xi)及統計結果報表輸出。
5、 技術指標
5．1規格(ge)
5．1．1通(tong)道數
◎模入(ru)通道(dao)：30通道（其中(zhong)：標配(pei)是3路(lu)電壓，3路電(dian)流）
◎開關量(liang)輸入(ru)：4路（可選(xuan)）
◎開關量輸出：4路(lu)（可選）
5．1．2量程
◎電壓量(liang)程(cheng)：0~100V（可定(ding)制）
◎電(dian)流(liu)量程(cheng)：0~5A（可定制）
5．1．3顯(xian)示(shi)
◎監測站(zhan)：8.4吋800×600 TFT
◎中心站：17吋1024×768 TFT（推薦用戶(hu)配置）
5．1．4存儲器
◎監測站(zhan)：256M RAM，80G HDD
◎中心站：512M RAM，80G HDD（推(tui)薦(jian)用戶配(pei)置）
5．2精度
5．2．1電網頻率
誤差≤0.01Hz
5．2．2諧波
◎電壓(ya)諧波含有(you)率誤差 <5%Uh(Uh≥1%UN時(shi))
; <0.05%UN(Uh<1%UN時)
◎電流(liu)諧(xie)波含有率誤差 <5%Ih(Ih≥3%IN時)
; <0.15%IN(Ih<3%IN時)
注: UN為標稱(cheng)電壓, Uh為諧波電(dian)壓; IN為額定電流(liu), Ih為諧波電(dian)流(liu)
完全符合國家(jia)A級儀器標準(zhun)。
5．2．3電壓偏差
誤(wu)差(cha): ≤0.2%
5．2．4電壓波(bo)動
誤(wu)差≤0.2%
5．2．5電壓閃變
誤(wu)差≤5%
5．2．6三相電壓不(bu)平衡度(du)
誤(wu)差≤0.2%
5．3其它相關指標
◎A/D轉換精度：14bit；
◎采(cai)樣速率：每通(tong)道(dao)12.8K/S
1、 中心站簡(jian)介

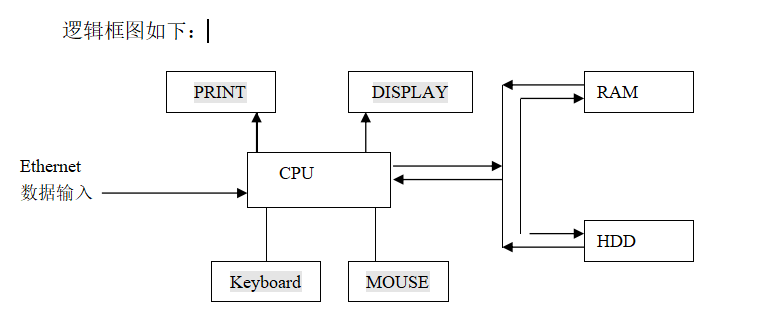

完成(cheng)功能：利(li)用Ethernet網(wang)口與監測(ce)站相連(lian)，對其存(cun)(cun)盤的數據進(jin)行調用、存(cun)(cun)儲、打印及分析。
系統中(zhong)的(de)中(zhong)心(xin)站(zhan)可(ke)調(diao)用多臺監(jian)測站(zhan)數(shu)據，亦可(ke)多臺中(zhong)心(xin)站(zhan)調(diao)用同一監(jian)測站(zhan)的(de)數(shu)據。
軟件功能:
通(tong)訊(xun)：完成與監測站的通(tong)訊(xun)
設(she)置(zhi)(zhi)：設(she)置(zhi)(zhi)各項(xiang)參數，如PT、CT變(bian)比(bi)、錄波(bo)時間長度、限值(zhi)等
顯示報(bao)表：顯示指定的測試或統計報(bao)表
顯示趨勢：顯示指定的趨勢
打印(yin)：打印(yin)當前顯示的內容(rong)
錄波：完成手動錄波功能
波形分析(xi)：可對存儲(chu)的波形進行分析(xi)
浪踴(yong)分(fen)析(xi)：可對存儲(chu)的浪踴(yong)數據(ju)文件進行分(fen)析(xi)
日志：可(ke)查看日志文(wen)件，了(le)解監測(ce)站的運行狀(zhuang)態
幫助：提供各(ge)種幫助信息(xi)

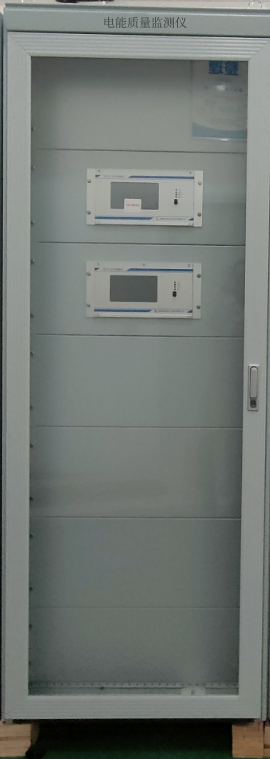

1、 監測站主機簡介

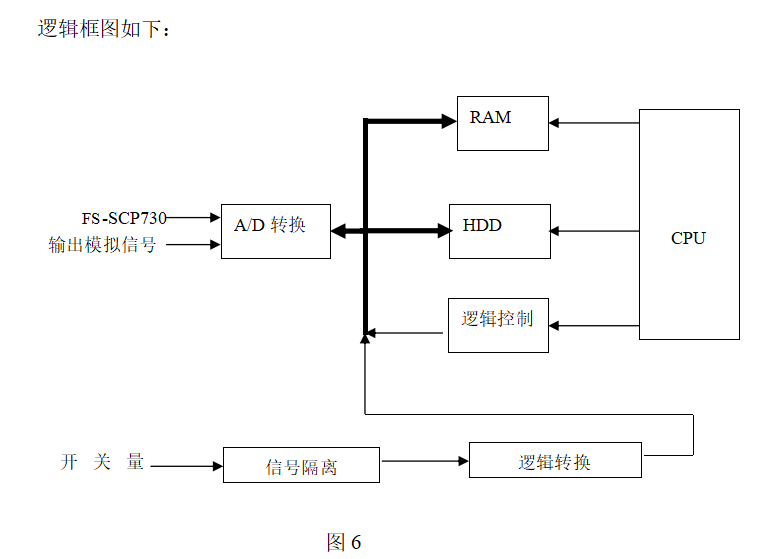

完成功能： 用于對經(jing)預處(chu)(chu)理后的(de)信號進行高速數據采集，并同(tong)時(shi)進行分析處(chu)(chu)理，得到電(dian)網頻率、電(dian)壓偏(pian)差、電(dian)壓波動與閃變、電(dian)壓電(dian)流(liu)的(de)基波及2~50次諧波的(de)幅值、相位等參數。
此外(wai)，開關量(liang)接口(kou)部分也集成在(zai)其中，用于對外(wai)來觸發信號(hao)進行隔離轉換后，輸入(ru)到DSP板的I/0 口，完(wan)成開(kai)關(guan)動作的(de)捕捉(zhuo)和中斷(duan)觸發(fa)錄波。
硬件(jian)配置： 采(cai)用進(jin)口工(gong)業控制(zhi)計算機，日(ri)本產(chan)TFT真彩色液(ye)晶顯示(shi)，主板(ban)集成網卡，處理(li)器主頻為CM600M，低功耗，RAM為256M，硬盤(pan)容量80G；數據采集采用最新DSP技術，并(bing)進行先期分析處理。A/D轉(zhuan)換速率400K/S，14bit精度(du)，通道數為30路。數據采(cai)集卡與(yu)工業(ye)控制計(ji)算機接口方式采(cai)用(yong)USB2.0總線，以確(que)保(bao)采樣和傳輸度。
2、監測(ce)站主要功能(neng)特點
◎ 可分析電網(wang)頻率(lv)，諧波(2-50次)，三(san)相(xiang)不平衡度、負序分量(liang)，電(dian)壓(ya)閃變(bian)與變(bian)動，電(dian)壓(ya)偏差，功率；電(dian)壓(ya)驟升、電(dian)壓(ya)驟降(jiang)；
◎ 可同時監測10個三相電壓(ya)或者(zhe)三相電流；
◎ 30個模擬通道(dao)高速采集，每周波256點；
◎ 可接收中心站的配置(zhi)信息(xi)，與(yu)中心站管理系(xi)統(tong)配套使用，形(xing)成電能(neng)質量監測管理系(xi)統(tong)；
◎ 可根據中心站的(de)配置記錄(lu)超標事件(jian)、數字量的(de)狀態(tai)變化，浪踴事件(jian)、日志；
◎ 大容量存儲80GB以(yi)上；
◎ 高精度，符(fu)合國家A級(ji)電能監測監測儀器的要求；
◎ 以dsp（TI54系列(lie)）作(zuo)為(wei)采(cai)集分(fen)析核(he)心，穩定，低功耗(hao)；
◎ 采用精簡的window XP中文操(cao)(cao)作(zuo)系統，符合通(tong)用(yong)操(cao)(cao)作(zuo)習(xi)慣，用(yong)戶易于操(cao)(cao)作(zuo)和維護。
